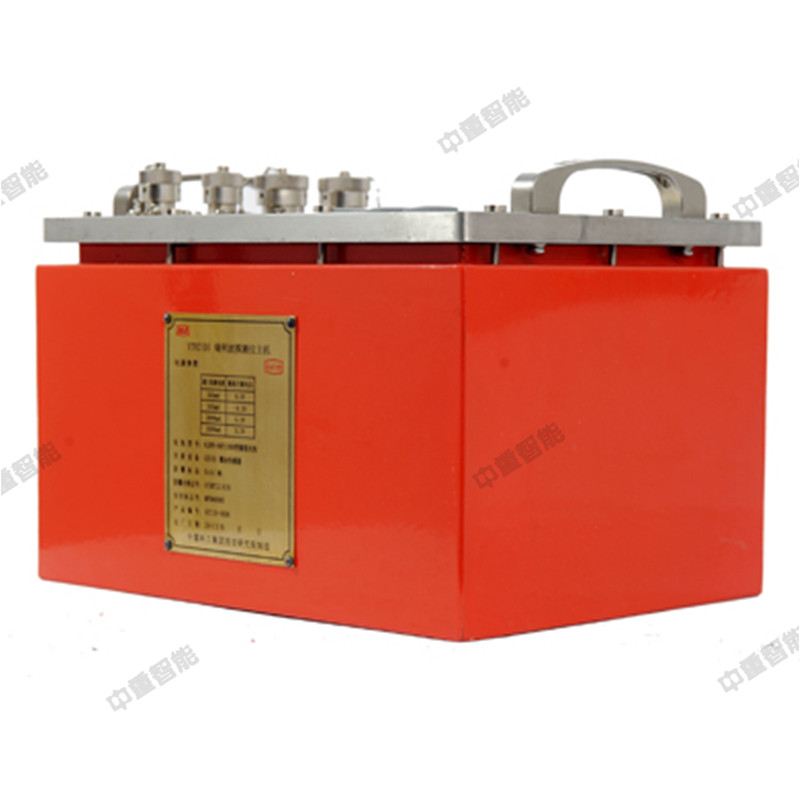

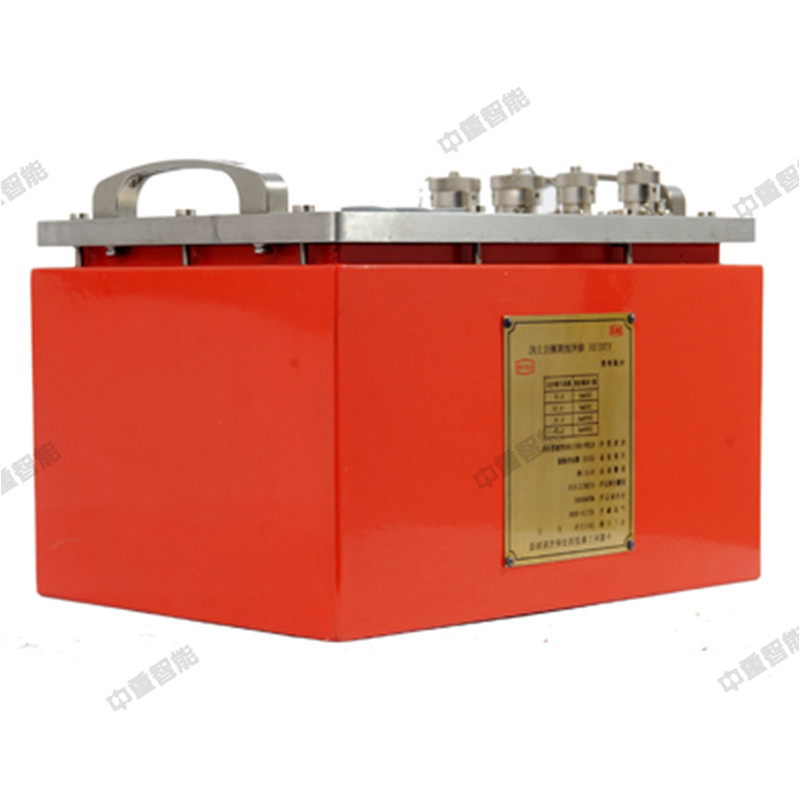

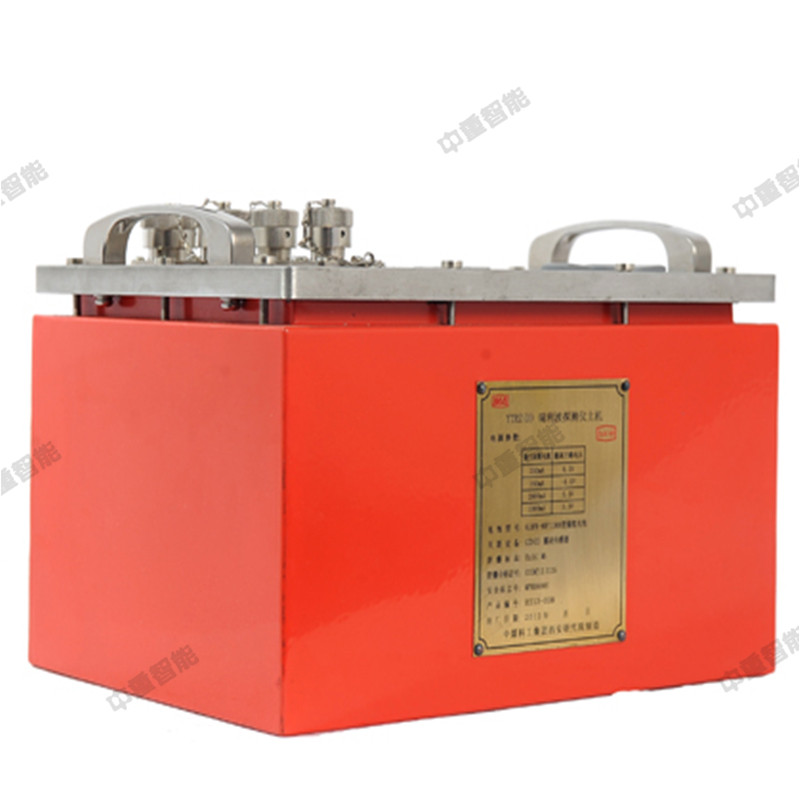

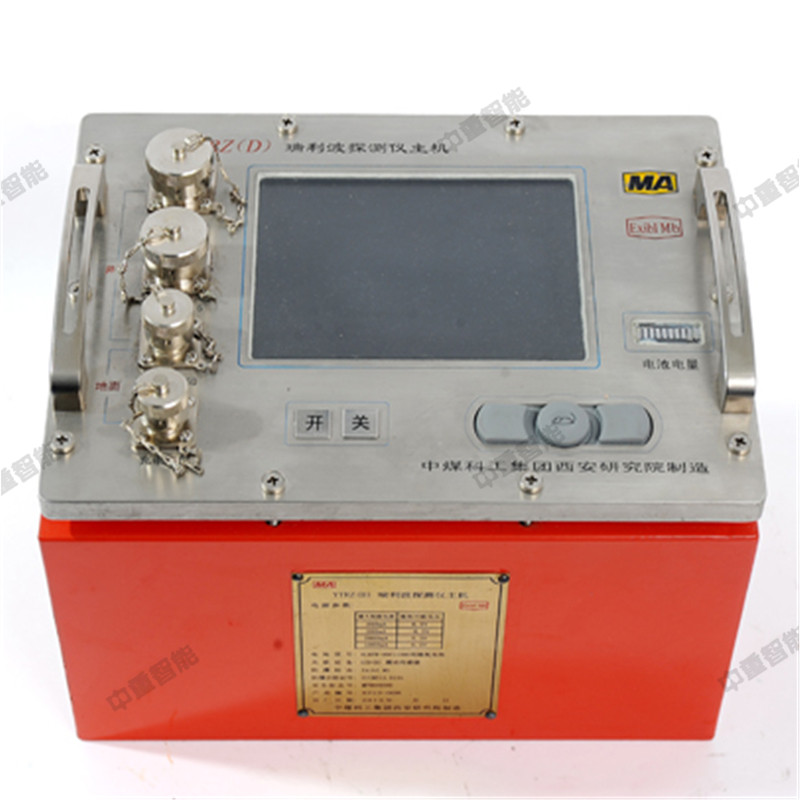

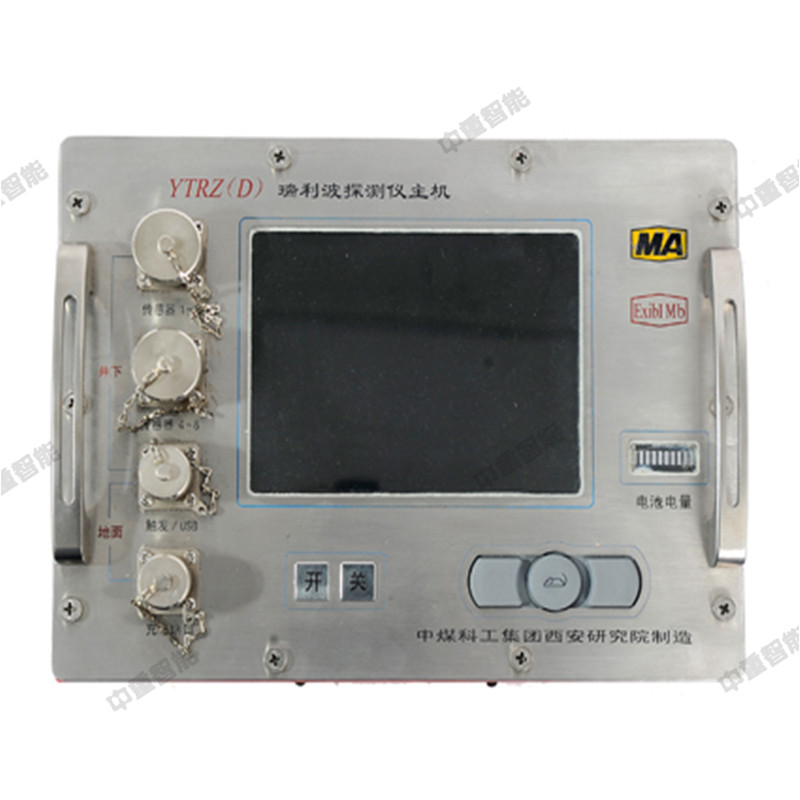

瑞利波探測儀

瑞利波探測儀產品介紹：

礦井瑞利波探測技術是根據瑞利波的頻散特性，利用人工激發地震波的方式來進行淺層工程地質勘探的一種新型勘探方法。從上世紀90年代開始，西安研究院率先將瑞利波勘探技術和方法引入到煤礦井下探勘工程中，成功研制出瑞利波探測儀并在全國多個煤礦開展了井下瑞利波勘探工作，積累了豐富的現場經驗。近年來，結合用戶使用情況不斷升級改造，研制出新一代YTR(D)瑞利波探測儀及配套數據處理軟件，在探測深度和可靠性上有了較大的突破，為煤礦安全高效生產提供了有力保障。

瑞利波探測儀適用范圍：

◎ 巷道迎頭前方80m范圍內小構造超前探測

◎ 下組煤深度厚度探測

◎ 巷道底板隔水層厚度探測

◎ 工作面內部斷層跟蹤、隱伏構造探測

◎ 石門揭煤安全距離探測

瑞利波探測儀產品參數：

輸入信號通道           6道

信號輸入頻率響應       1Hz～500Hz

采樣頻率               7檔可選（62.5Hz-4KHz）

記錄長度               4檔可選（512個樣點-4096個樣點）

程控增益               20，22，24，26 共四擋

各道振幅一致性         ≤0.5％

各道相位一致性         ≤0.5°

最大輸入信號           ≥8V（峰峰值）

輸出電壓范圍           ≤5V

幅頻響應               20Hz～1000Hz（相對誤差≤5％）

參考靈敏度             100±7 mV/m?s-2 （20±5℃）

最大允許加速度         40 m?s-2

動態范圍               ≥120dB
